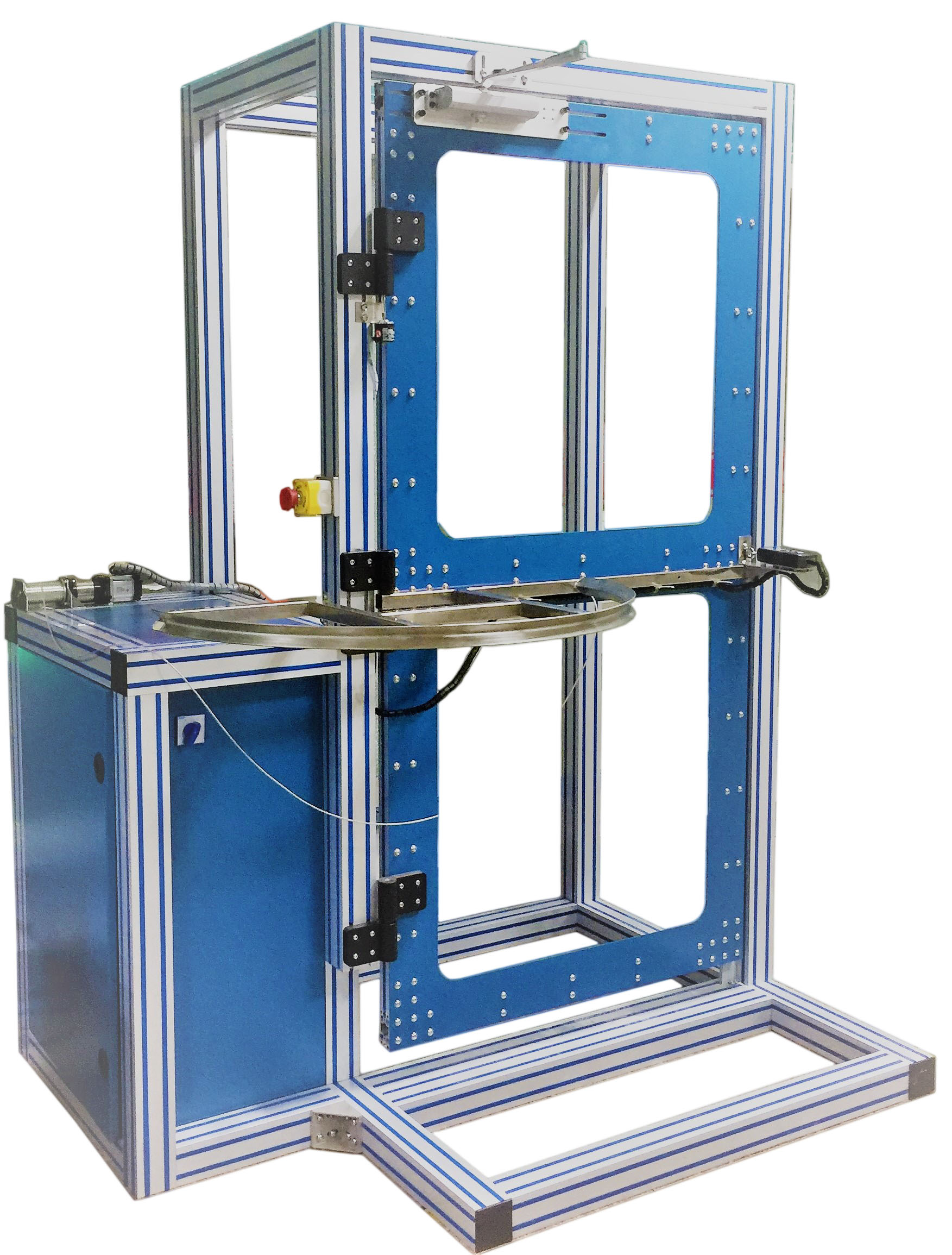

闭门器静态性能测试机-五金测试设备

设备功能：
1.闭门器（或地弹簧）安装在标准测试门扇上；
2.通过伺服电机拉动测试门扇开启（0~180°or 最大开启角度），记录完整开门过程的开门力（opening force）；
3.电机拖动门扇至最大的开启角度后，电机反转缓慢释放门扇，门扇在闭门器的作用下缓慢关门（180°或最大开启角度0°），记录完整关门过程的闭门器关门（closing force）；
4.上述开/关门过程需绘制成“力值-角度”曲线（如图1 所示）；
5.后台对采集数据进行运算，并根据EN 1154 或ANSI/BHMA A56.4闭门器测试规范生成闭门器开关门力值性能测试报告。（如图 1所示）；
6.电脑控制界面，自动执行测试过程并记录测试数据.
设备参数:
1．主框架：8080重型铝型材立式框架，变形（<5mm, 160kg 负荷）
2. 电机功率（拖动）: 满足最大力号闭门器（EN7=215Nm）的开门力值要求；
3. 开/关门速度: <1°/s
4. 测力方向：在标准测试门的水平中线，离转动中心（1m）处，垂直门面施加拉力；
5. 测试门：2000（H）x 1000 (W) x 40(T)（±2mm）, 20~160kg (per Table 1 of EN 1154
6. 摩擦力（0.1~0.8Nm per Table 2 of EN 1154）; 垂直度&平整度 (<5mm); 160kg 负荷下
7. 垂量（<2mm）
8. 闭门器安装方式：标准安装，平行臂安装，门顶隐藏安装。
9. 测力计/拉力传感器：500N （50kg）, 读值精度 1.5% ；
10. 角度传感器：精度 1%, 分辨力 0.1°
11. 动作：在完整的开/关门过程，平缓，无明显抖动（样品质量除外）；
12. 人机界面(HMI)：a)常规性的启/停/复位功能键；b）数据（报告）存档/列印功能；c）曲线图及力值&角度实时监控；d）参数设定（力号/最大开启角度）；e）常规的报告元素录入功能（项目编号\厂商\型号\安装方式\测试日期\测试人员）
13. 一台设备适用于多种安装方式的闭门和地弹簧
测试项目：1）开关力矩，2）关门力矩，3）计算闭门器效率值，4）关门时间，5）过载测试
